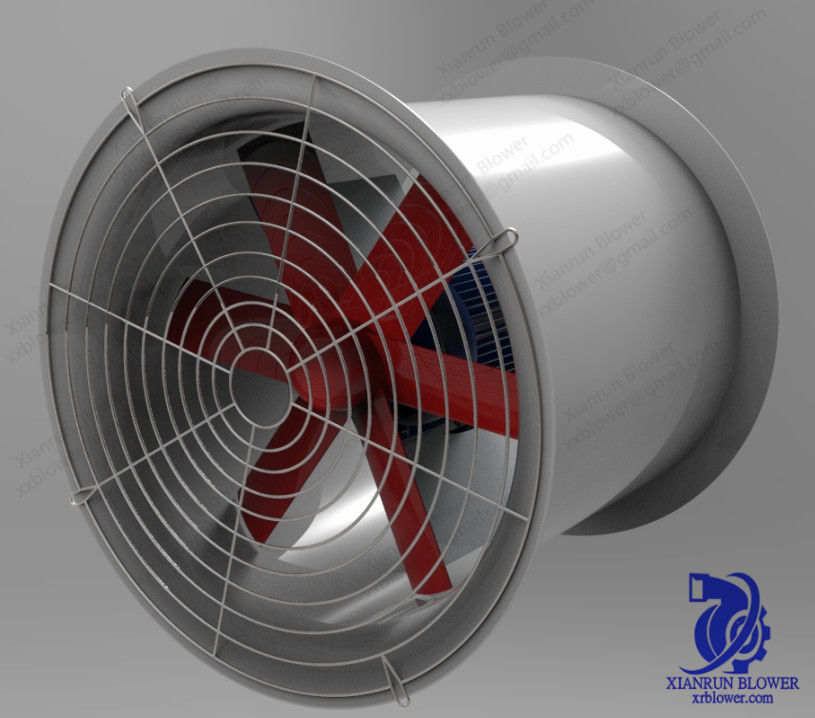

مراوح العادم المحورية لأنظمة التبريد مروحة محورية متشعبة منخفضة الضوضاء صناعية

مروحة العادم المحورية منخفضة الضوضاء عالية الكفاءة مراوح التدفق المحوري الصناعية مروحة محورية مشعبة

دفاعة مروحة العادم المحورية هي أحد المكونات الرئيسية لمروحة التدفق المحوري.يمكن للغاز الحصول على الطاقة من خلال دوران المكره ، ثم ترك المكره للحركة المحورية للخط اللولبي.
المراوح محورية صناعيةالدفاعة تتكون من شفرة متحركة ، محور ، سويقة ، مطرقة وزن متوازنة.
يتم ترتيب العديد من الشفرات من نفس الجنيح في مجموعة من الشفرات على مسافة متساوية من بعضها البعض ، وهو ما يسمى الشلال.تم تجهيز مروحة التدفق المحوري بشفرات على المحور لتشكيل سلسلة حلقة.ارتفاع التدفق عبر جزء من شفرة مروحة التدفق المحوري أكبر من ارتفاع جهاز التنفس الصناعي ، مما يضمن أن حجم دخان مروحة السحب المستحثة أكبر من حجم إمداد الهواء.
تكون الشفرة الدوارة لمروحة التدفق المحوري ملتوية.يتم لف الشفرة بالكامل بزاوية معينة على طول الاتجاه الشعاعي ، ويتم تقليل عرض الشفرة وسمكها تدريجيًا على طول اتجاه امتداد الجناح للشفرة.لقد ذكرنا سابقًا أنه من أجل جعل رؤوس الطاقة التي تنتجها جميع أقسام ريش المروحة ذات أنصاف الأقطار المختلفة متماثلة ، أي أن حلقات السرعة في جميع الأقسام متساوية.لذلك ، يكون نصف قطر الشفرة بالقرب من المحور صغيرًا ، كما أن مسافة الشبكة صغيرة أيضًا ، كما تنخفض السرعة المحيطية.من أجل جعل حلقة السرعة مساوية لقمة الشفرة ، لا بد من زيادة زاوية تثبيت جذر الشفرة وطول وتر النصل ، لذلك يتم تصنيع الشفرة في شكل ملتوي مكانيًا.بالطبع ، يتم تقليل عرض وسمك الشفرة على طول اتجاه جناحيها ، مما قد يقلل أيضًا من قوة الطرد المركزي الناتجة عن الشفرة ، ولا تجعل قوة تحمل السويقة والدفع كبيرة جدًا ، وتضمن قوة الشفرة.
شفرات المروحة المحورية مصنوعة من شكل ملتوي ، وكفاءتها أعلى أيضًا ، وأقل خسارة.نظرًا لأن المكره يدور ، تكون سرعة الطرف أكبر من محيط المحور والسرعة المحيطية لضغط الرياح كبيرة ، وسرعة محيطية صغيرة لضغط الرياح ، بحيث تكون في شفرة العداء على طول شفرة التدفق الشعاعي للطاقة غير متساوية ، لذلك يتم إنتاجها من الحافة إلى تدفق جزء جذر الشفرة ، مما يؤدي إلى فقدان طاقة الدوامة المحورية.وجعل النصل في شكل ملتوي ، زاوية تركيب شفرة جذر الشفرة أكبر ، ثم يمكن زيادة ضغط الرياح ؛على العكس من ذلك ، فإن الشفرة الموجودة على طرف زاوية تثبيت الشفرة أصغر ، ويمكن تقليل ضغط الرياح.زاوية تثبيت الشفرة عند جذر الشفرة أكبر ، لكن السرعة المحيطية أصغر.زاوية تركيب الشفرة عند طرف الشفرة أصغر ، لكن السرعة المحيطية أكبر.يقيد هذان العاملان بعضهما البعض ، بحيث يكون ضغط الرياح الناتج عند طرف الشفرة وجذر الشفرة متساويًا تقريبًا ، ويتم تجنب الدوامة المحورية.
يجب أن يكون سطح الشفرة المتحركة للمروحة المحورية أملسًا ، مما يقلل من فقد الاحتكاك لتدفق الهواء وفقدان الفصل الناتج عن التدفق من سطح الجنيح.يتم تثبيت جذر الشفرة على سويقات البراغي ، ويتم وضع الشفرة والسويقة في فتحة دائرية في المحور ، ثم يتم تزويدها بكتل موازنة ، ومحامل داعمة ، ومحامل توجيه ، وحلقات أمان ، ولوحات أمان ، وقضبان ضبط.تخضع المحامل الداعمة لشفرات مناورة التدفق المحوري لقوة الطرد المركزي الناتجة عن تحريك الشفرات والأعناق.محمل التوجيه على الشفرة المتحركة ، نظرًا لأن الشفرة المتحركة والسويقة أطول ، فإن محمل التوجيه هو التأكد من أن مركزهم لا ينحرف ، ويمكن لمحمل التوجيه أيضًا أن يتحمل قوة طرد مركزي معينة.من أجل جعل الشفرة المتحركة يمكن أن تدور بمرونة عند الضبط ، قم بتوجيه المحمل والدعم.المحامل مصنوعة من كريات ذات احتكاك منخفض.
تم تجهيز ساق الورقة لكل شفرة متحركة بكتلة توازن للوزن ، ويكون الخط المركزي لكتلة الوزن المتوازنة عموديًا تقريبًا على مستوى الجنيح للشفرة المتحركة.يمكن لوظيفتها موازنة لحظة الإغلاق الكبيرة الناتجة عن الشفرة المتحركة ، بحيث يمكن للشفرة المتحركة أيضًا التحرك بسرعة عند الدوران.
من أجل ضمان الختم والتزييت ، يتم حقن مادة التشحيم في المحمل التوجيهي والمحمل الداعم ، ويتم أيضًا ملء الشحوم في الفجوة بين السويقة والمحور.
يجب أن تكون الفجوة الشعاعية بين الشفرة المتحركة والغطاء أقل من 3 مم.لا يمكن أن تكون هذه الفجوة كبيرة جدًا ، وإلا فإنها ستؤدي إلى فقد كبير لتسرب الهواء وتقليل كفاءة المروحة.
من أجل ضمان التوازن الديناميكي للمكره بالكامل ، عند استبدال الشفرة ، يمكن وضع نفس وزن الشفرة في وضع متماثل وفحص التوازن.
إن غلاف الشفرة المتحركة عبارة عن غلاف فولاذي ملحوم ، ويتم توفير فتحة الفحص على الغلاف ، والذي يمكنه فحص الشفرة المتحركة وإزالتها وتثبيتها.يمكن إزالة الجزء العلوي من حاوية المروحة لسرعة التحميل والتفريغ للمروحة.
