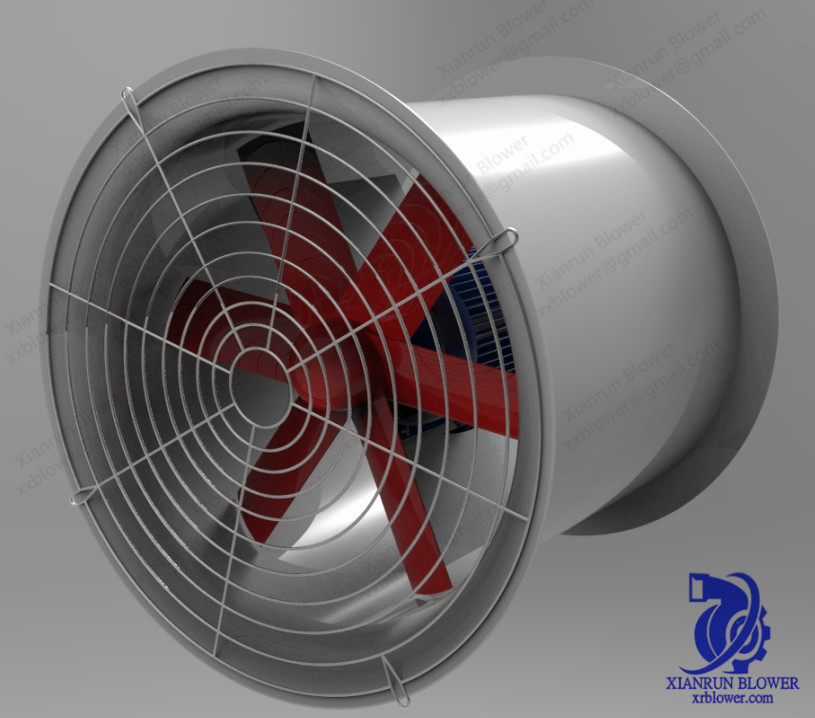

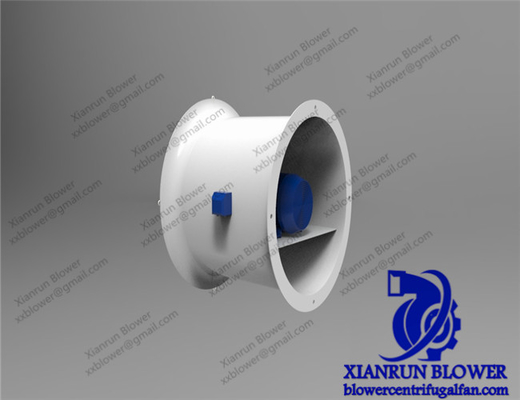

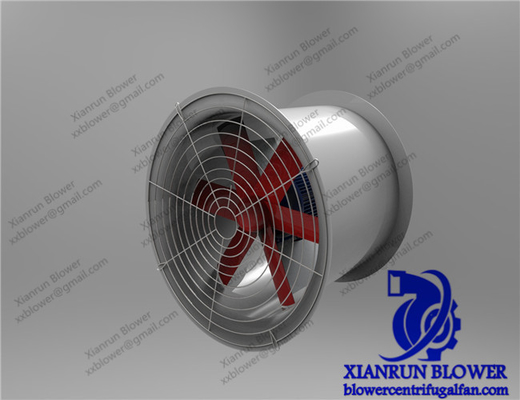

SS304 مروحة عادم محورية صناعية قائمة بذاتها مروحة محورية عالية الضغط

مراوح التدفق المحوري الصناعية ذات الضغط العالي مروحة محورية مضادة للانفجار توربو مروحة محورية أنبوب مراوح محورية الموردين

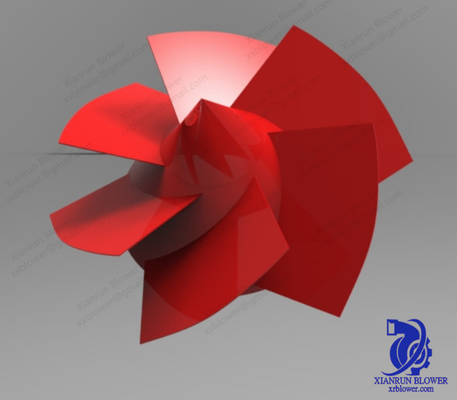

مروحة العادم المحورية منخفضة الضوضاء عالية الكفاءة مراوح التدفق المحوري الصناعية مروحة محورية مشعبة يتم تركيب المكره لمروحة التدفق المحوري على العمود الرئيسي ، ويتم توصيل عمود المروحة بعمود المحرك من خلال العمود المتوسط.الاقتران بين العمود والعمود عبارة عن اقتران متوازن ، يمكن أن يوازن الخطأ الناجم عن انحراف العمود والتشوه المحوري أثناء التشغيل.اتصال أداة التوصيل المرنة محكم ، والقطع الزنبركية ذات التسامح الصحيح مصنوعة من فولاذ زنبركي خاص عالي الجودة.يتم ترتيب قطع الزنبرك في أزواج لتمكين الأجزاء المتصلة من التحرك بحرية في ثلاثة اتجاهات.لا تحتاج أداة التوصيل هذه إلى تزييت ، ولن تفشل درجة حرارة تشغيل المروحة التي تقل عن 150 درجة مئوية.
الشكل الداعم للعمود الدوار لمروحة التدفق المحوري هو نوع ناتئ ، مع محامل شعاعية على جانب مدخل المكره ، ولا توجد محامل شعاعية على العمود المتوسط ​​بين عمود المروحة وعمود المحرك.يوجد محمل شعاعي عند كل طرف من نهايات عمود المحرك.يزيل هذا الهيكل الكابولي المحمل على جانب مخرج الشفرة الدوارة ، مما يؤدي إلى الترتيب الهيكلي للمروحة.لكن محمل الهيكل الكابولي ليس في حالة جيدة ، لذلك يجب استخدام هيكل المحامل المزدوجة.
يتم ترتيب المحمل الداعم على العمود الرئيسي لجانب المدخل من المكره ، والذي يتم وضعه في هيكل صندوقي ، ويتم تثبيت جسم الصندوق في النصف السفلي من مبيت المروحة ويتم تثبيته بمسامير.
يتم ترتيب صفين من المحامل الداعمة في كل نهاية من نهايات صندوق المحامل ، وشكل المحامل الداعمة هو محامل متدحرجة.يتميز المحمل المتداول بمزايا مقاومة احتكاك البداية الصغيرة ، والحجم المحوري الصغير ، ومعامل الاحتكاك المحمل الصغير ، وسهولة الصيانة وما إلى ذلك.ومع ذلك ، فإن قدرة تحمل المحامل المتدحرجة ليست كبيرة بدرجة كافية ، وقدرة تحمل تأثير الصدمة والاهتزاز أقل من قدرة المحامل المنزلقة.والحجم الشعاعي الانزلاقي صغير ، يمكنه تحمل تأثير الاهتزاز ، ومناسب للسرعة العالية ، واحتياجات الحمل العالية.
أثناء تشغيل مروحة التدفق المحوري ، يوجد فرق ضغط بين جانب المدخل وجانب المخرج للشفرة المتحركة لأن الشفرة تعمل على تدفق الهواء لزيادة طاقة تدفق الهواء.يشير فرق الضغط هذا إلى اتجاه تدفق الهواء العكسي.نظرًا لاختلاف الضغط على الشفرة ، أنتجت المكره دفعًا محوريًا ، بحيث يتم توجيه الجزء المتحرك إلى جانب المدخل.لتحمل الدفع المحوري على المكره ، يتم ترتيب محمل الدفع الذي يمكنه تحمل الدفع المحوري في كلا الاتجاهين على صندوق المحمل بالقرب من نهاية أداة التوصيل.
يتم تشحيم المحامل الشعاعية والمحامل الدفعية وتبريدها بواسطة زيت التشحيم.يتم توفير زيت التشحيم وزيت الضغط بواسطة مضخة زيت التروس.يوجد عدد 2 من مضخات زيت التروس ، إحداهما احتياطية.عندما ينخفض ​​ضغط أنبوب الزيت ، يمكن تشغيل مضخة الزيت الاحتياطية تلقائيًا وتشغيلها من خلال مفتاح الضغط.يتم إرسال زيت الضغط الذي توفره مضخة الزيت إلى الصمام المؤازر (الأسطوانة الهيدروليكية وآلية تنظيم الشفرة المتحركة) في اتجاه واحد ، والطريقة الأخرى يتم إرسالها إلى المحمل الرئيسي للمروحة للتشحيم.عندما لا يتم ضبط المصراع المتحرك ، يتم إرسال الزيت إلى المحمل بواسطة صمام تنظيم الضغط الثابت.عند تعديل الشفرة الدوارة ، بسبب عمل صمام الضغط الثابت ، يتدفق الزيت تلقائيًا إلى الأسطوانة الهيدروليكية لضمان ضبط شفرة الدوار بسلاسة.اضبط ضغط الزيت المحدد لصمام الأمان عند مخرج مضخة الزيت للحد من أعلى ضغط لمضخة الزيت ؛اضبط صمام الضغط الثابت للحد من أعلى ضغط مدخل للأسطوانة الهيدروليكية ؛اضبط صمام الأمان الموجود على الأنبوب قبل المحمل الكامل للحد من ضغط زيت التشحيم في المحمل الرئيسي.
