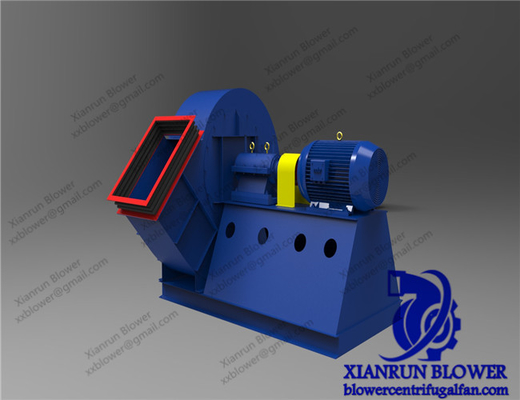

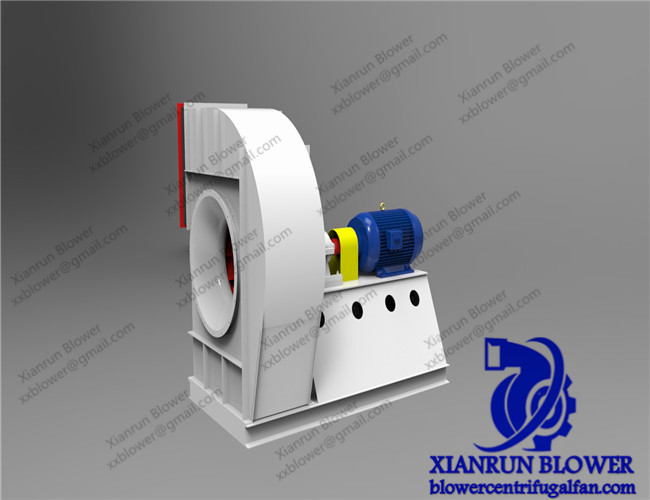

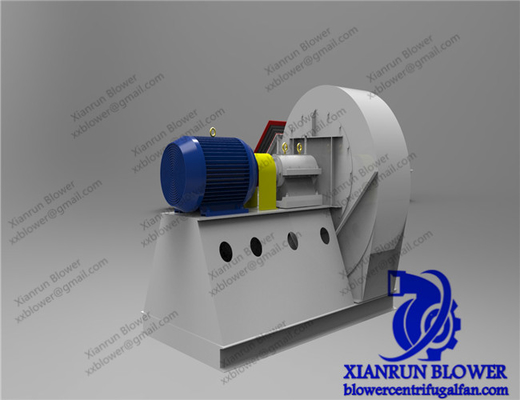

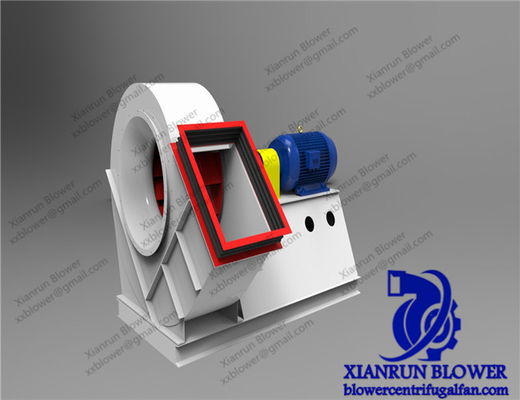

مروحة طرد مركزي صناعية شديدة التحمل 560rpm-2900rpm للمجفف

مروحة عادم عالية السعة مائلة للخلف بغطاء محمل للغطاء الأمامي والخلفي

1. مبدأ العمل:

تعمل مروحة العادم عالية السعة ، والمكره الدوار عالي السرعة ، والمكره في الهواء ، والجزء الخارجي يتدفق تحت تأثير دافع الطرد المركزي ، ويتم ضغط الهواء ، والضغط ، وتعبئته في غلاف حلزوني للتشكيل ، في تقوم الأشكال من خلال القسم بتوسيع الغلاف الحلزوني تدريجياً ، وتقليل السرعة تدريجياً ، ويتم تحويل جزء من الطاقة الحركية للهواء إلى ضغط ثابت ، وأخيراً عند ضغط معين بواسطة هيكل فتحة التهوية ، في نفس الوقت ، بسبب الهواء الداخلي تم إلقاء المكره ، تشكل منطقة مركز المكره ضغطًا سلبيًا ، ومنافذ هواء الداخل أدناه تحت تأثير اختلاف الضغط ، من تدفق مدخل الهواء إلى ، بسبب التوربينات الدوارة المستمرة ، يتم تجاوز الهواء عن طريق الشفط والضغط ، لتشكيل الناقل المستمر لديه ضغوط هواء معينة.

2 ، الهيكل:

1. مجمع التيار: قم بتوجيه المكره بتدفق هواء موحد ومقاومة تدفق دنيا.في الوقت الحاضر ، فإن المجمع الحالي المستخدم بشكل شائع في مصنع الحفاز هو جامع دائري وقوس.

2. المكره: المكره هو جزء التشغيل الوحيد لمروحة الطرد المركزي ، وهو الجزء الذي يعمل على تدفق الهواء.إن دوران المكره هو الذي يعمل على تدفق الهواء لزيادة ضغط الهواء عبر المروحة.

3 - الغلاف: غلاف مروحة الطرد المركزي على شكل دوامة ، وتتكون من لوحين جانبيين ولوحة على شكل دوامة.تزداد مساحة المقطع العرضي بين الدوامة والمكره تدريجيًا على طول اتجاه دوران التوربين ، وذلك لتقليل فقد تدفق الهواء في الغلاف.

4. مكونات النقل: بما في ذلك العمود والمحمل ، وبعضها يشمل أيضًا اقتران وبكرة ، هو بناء اتصال المروحة والمحرك.

الإطار: هو الجزء الداعم للمروحة ، والذي يكون بشكل عام من الحديد الزهر أو الملحوم بالفولاذ.

كميزات ey

• قطر المكره: 90 ~ 3500 مم
• سرعة العمود الرئيسي: 560 ~ 2900 دورة في الدقيقة
• نطاق الضغط: 3000 ~ 25425 باسكال
• نطاق التدفق: 1297 ~ 83305 متر مكعب / ساعة
• درجة حرارة الهواء: 20 ~ 1000 درجة مئوية

• المواد: الحديد الزهر ، الكربون الصلب ، الفولاذ المقاوم للصدأ.

• نجاعة: 80٪ -90٪

يرجى إبلاغنا بالاستخدام والمعلمة التالية ، وسوف يوصي قسم الهندسة لدينا بالمنتج الأنسب لك.
