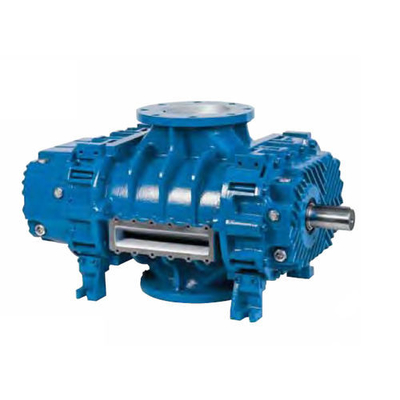

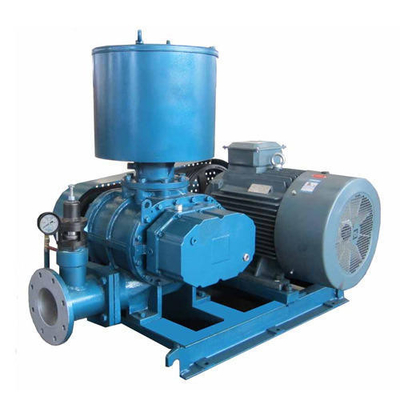

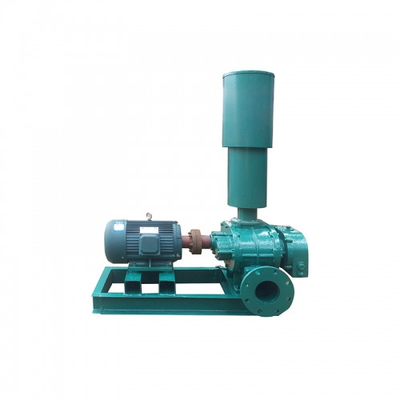

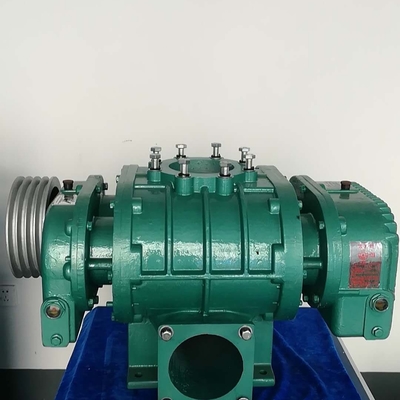

منفاخ Roots Rotary Lobe ، منفاخ هواء ثلاثي الفص مع محرك كهربائي DC بدون فرشات

منفاخ الهواء الجذور ثلاثي الفص جذور منفاخ الجذور منفاخ دوار مادة الكربون الصلب بدون فرش محرك كهربائي بتيار مستمر

الجذور منفاخ المبدأ الأساسي

1. منفاخ الجذور هو منفاخ حجم الدوران.

يعتمد هذا النوع من الضاغط على تروس متزامنة في نهاية عمود الدوران لإبقاء الدوارين مشغولين.يشكل كل جزء مقعر من السطح المنحني من الدوار والجدار الداخلي للأسطوانة حجم عمل ، والذي يزيل الغاز من منفذ الشفط أثناء دوران الدوار.عندما ينتقل إلى منفذ العادم ويتم توصيله بمنفذ العادم ، يرتفع الضغط في حجم العمل فجأة بسبب ارتداد الغاز بضغط أعلى ، ثم يتم نقل الغاز إلى قناة العادم.لا يتلامس الدواران مع بعضهما البعض ، ويتم إغلاقهما بفجوات محكمة التحكم ، وبالتالي فإن الغاز المفرغ لا يتلوث بزيت التشحيم.

2. اختيار الجذور منفاخ

في محطة الصرف الصحي ، يتم اختيار نموذج لعينات منتجات الشركة المصنعة لمروحة النفخ وفقًا لمعايير معايير الأداء لظروف المدخل ، والمروحة المستخدمة في الواقع ليست حالة قياسية ، ومع ذلك ، عندما تكون الظروف البيئية للمنفاخ مثل درجة الحرارة والضغط الجوي والارتفاع ليس في نفس الوقت ، سيتغير أداء المروحة أيضًا ، ولن يكون قادرًا على توجيه استخدام اختيار طراز منتج التصميم بناءً على معايير أداء العينات ، ومع ذلك ، من الضروري تحويل الأداء متطلبات المروحة في معلمات المروحة تحت حالة السحب القياسية لتحديد النموذج وفقًا لحالة الاستخدام الفعلي.

لا يعتمد مستوى ضغط العادم للمنفاخ الحجمي على المروحة نفسها ، ولكن على حالة الجهاز بعد تفريغ الغاز بواسطة المنفاخ ، أي ما يسمى بـ "الضغط الخلفي".يتميز منفاخ التهوية بخصائص نقل الغاز القسري.ضغط العادم المحدد على لوحة اسم المنفاخ هو ضغط العادم المقدر للمروحة.في الواقع ، يمكن أن يعمل المنفاخ عند أي ضغط أقل من ضغط العادم المقدر ، ويمكنه أيضًا العمل بما يتجاوز ضغط العادم المقدر طالما تسمح به القوة ودرجة حرارة العادم.

بالنسبة لمحطات معالجة مياه الصرف الصحي ، يكون الضغط المطلق (الضغط الخلفي) الناتج عن نظام العادم هو مجموع قيمة فقدان الضغط لنظام خط الأنابيب ، وعمق المياه لحوض التهوية والضغط الجوي المحيط.(تقريبًا عمق الماء زائد متر واحد)

3. حجم الهواء (طلب الأكسجين)

عند حساب الطلب على الأكسجين لمعالجة مياه الصرف الصحي ، تكون النتيجة هي معدل تدفق كتلة الأكسجين المطلوب وفقًا للحالة القياسية QM (كجم / دقيقة) ، ثم يتم تحويله إلى معدل تدفق حجم الهواء المطلوب وفقًا للحالة القياسية QV1 (متر مكعب) / دقيقة).إذا لم يتم استخدام المنفاخ في الحالة القياسية ، كما هو الحال عند استخدامه في منطقة الهضبة ، ستتغير كثافة الهواء ومحتوى الرطوبة.معدل تدفق حجم الهواء الذي يوفره المنفاخ هو نفس الحالة القياسية ، وسيتم تقليل معدل تدفق الكتلة للهواء المزود ، مما قد يؤدي إلى عدم كفاية إمدادات الأكسجين.أبسط طريقة حساب هي حساب مربع من أربعة رؤوس تهوية وفقًا لمساحة حوض الصرف الصحي ، وإمداد الهواء لكل رأس تهوية هو 0.03 متر مكعب / دقيقة (0.03 هنا هي القيمة الوسطى لرأس التهوية).

4. الفرق بين الشتاء والصيف

يجب أن ينتبه اختيار المنفاخ إلى قانون تغيير معدل تدفق إمداد الهواء للمنفاخ.بالنسبة لنفس المنفاخ ، في الشتاء والصيف ، لن يتغير معدل تدفق حجمه ، ولكن نظرًا لاختلاف كثافة الهواء ، سيتغير معدل تدفق الكتلة ، أي أن إمداد الأكسجين سيكون مختلفًا.ويرجع ذلك إلى انخفاض درجة حرارة الشتاء وزيادة كثافة الهواء ، وبالتالي فإن معدل تدفق كتلة الهواء الجاف الذي توفره المروحة يزداد بشكل كبير مقارنة بالحالة القياسية ، مما يؤدي إلى زيادة إمداد الأكسجين.من القياس الفعلي للعملية ، فإن الأكسجين المذاب لحوض التهوية في الشتاء كل عام سيكون 1 ~ 3mg / L أعلى من ذلك في الصيف.

لذلك ، في عملية الإنتاج ، من الضروري ضبط المعدات في الوقت المناسب لهذا التغيير ، بحيث تتوافق سعة تعبئة الأكسجين للمنفاخ مع الطلب على الأكسجين في التشغيل الفعلي.بالنسبة لمنفاخ الجذور ، يعد استخدام محول التردد ، عن طريق تغيير سرعة المروحة لضبط مصدر الهواء ، اقتصاديًا وعمليًا للغاية.


كميزات ey

• قطر المكره: 90 ~ 3500 مم
• سرعة العمود الرئيسي: 560 ~ 2900 دورة في الدقيقة
• نطاق الضغط: 3000 ~ 25425 باسكال
• نطاق التدفق: 1297 ~ 83305 متر مكعب / ساعة
• درجة حرارة الهواء: 20 ~ 1000 درجة مئوية

• المواد: الحديد الزهر ، الكربون الصلب ، الفولاذ المقاوم للصدأ.

• نجاعة: 80٪ -90٪

يرجى إبلاغنا بالاستخدام والمعلمة التالية ، وسوف يوصي قسم الهندسة لدينا بالمنتج الأنسب لك.
