9-19 ، 9-26 سلسلة عالية الضغط مروحة طرد مركزي منفاخ عالي السرعة محرك مباشر في الخط مروحة طرد مركزي

9-19 ، 9-26 سلسلة عالية الضغط مروحة طرد مركزي منفاخ عالي السرعة محرك مباشر في الخط مروحة طرد مركزي

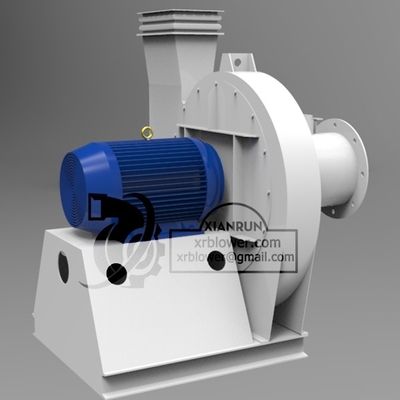

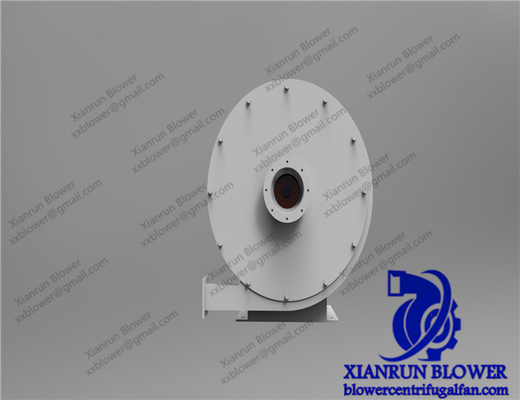

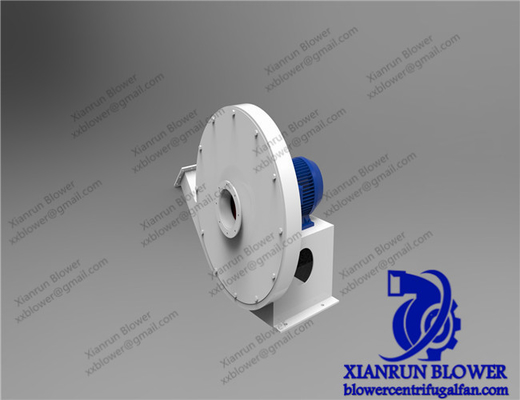

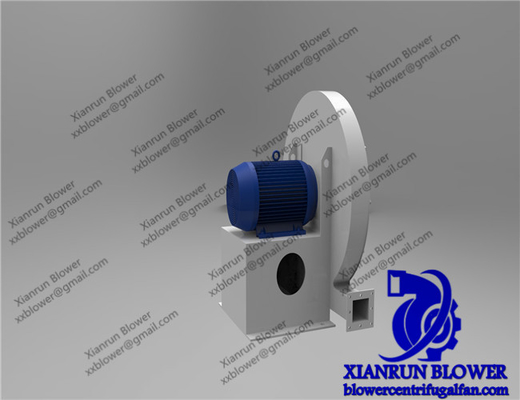

الشكل الهيكلي:

مروحة الطرد المركزي ذات الضغط العالي هي نوع شفط واحد ، ولها 13 رقم آلة (Na): 4.4 ، 5.5 ، 5.6 ، 6.3 ، 7.1 ، 8.9 ، 1011.2 ، 12.5 ، 14،16.

المروحة طرد مركزي في الخطيمكن تقسيمها إلى شكلين: الدوران الأيمن والأيسر.من جانب المحرك ، إذا كانت المكره تدور في اتجاه عقارب الساعة ، فإنها تسمى مروحة اليد اليمنى ، ويشار إليها بكلمة "يمين" ؛يُطلق على الدوران في عكس اتجاه عقارب الساعة اسم الإعصار الأيسر ، ويُشار إليه بكلمة "يسار".

يُشار إلى موضع مخرج المروحة بزاوية مخرج الغلاف.يمكن تحويل "اليسار" و "اليمين" إلى 6 زوايا هي 0 درجة و 45 درجة و 90 درجة و 135 درجة و 180 درجة و 225 درجة.

وضع نقل المروحة من النوع A (رقم 4 ~ رقم 6.3) والنوع D (رقم 7.1 ~ رقم 16)

الهيكل العام:

رقم 4- ~ رقم 6.3 يتكون بشكل أساسي من المكره ، الغلاف ، مدخل الهواء ، الدعم ، إلخ. يتكون الرقم 7.1 ~ رقم 16 بشكل أساسي من المكره ، الغلاف ، مدخل الهواء ، جزء النقل ، إلخ.

① المكره: يوجد 12 ريشة للمروحة في الموديل 9-19 و 16 ريشًا للمروحة في الموديل 9-26 ، وجميعها شفرات منحنية أمامية.يجب ألا تتعدى أعلى سرعة محيطية للحافة الخارجية لناشر المكره 140 م / ث.بعد تشكيل المكره ، يتم تصحيح التوازن الساكن والديناميكي ، وبالتالي تكون العملية مستقرة.

② الهيكل.تم لحام الصفيحة الفولاذية الشائعة في غلاف القوقعة بالكامل.

③ مدخل الهواء.إنه مصنوع في هيكل شامل لجمع شكل التدفق ومثبت على مجموعة لوحة الغطاء الأمامي بمسامير.

④ جزء الإرسال.إنه يتألف من المغزل ، صندوق التحميل ، اقتران وهلم جرا.المغزل مصنوع من الفولاذ عالي الجودة.يتكون الهيكل العام لصندوق المحمل من محامل كروية ومزيت بشحم محمل.

كميزات ey

• قطر المكره: 80 ~ 3500 مم
• سرعة العمود الرئيسي: 760 ~ 2900 دورة في الدقيقة
• نطاق الضغط: 9000 ~ 25425 باسكال
• نطاق التدفق: 3297 ~ 43305 متر مكعب / ساعة
• درجة حرارة الهواء: 20 ~ 1000 درجة مئوية

• المواد: الحديد الزهر ، الكربون الصلب ، الفولاذ المقاوم للصدأ.

• نجاعة: 70٪ -90٪
